Давно хотел по экспериментировать с простыми бюджетными звуковыми картами, сейчас их много всяких разных. Интересно посмотреть, что можно вытянуть из неё на низких частотах. Выбрал саму простую (стоит как одна пачка сигарет), чтобы в случае чего было не жалко, если в результате экспериментов она погибнет.
Звуковая карта 7.1 USB 2.0
Внешняя звуковая карта 7.1 USB 2.0 / ПК / аудио. Специальных драйверов не нужно, Виндовс 10 определил сразу, приступил к предварительным испытаниям. На единичке усиления карты, собственные шумы были порядка -125дБ, при 100 процентах усиления на 24кГц порядка -105дБ, а на 1Гц порядка -90дБ. Есть не большой завал частот, начинается 20кГц и выше 24кГц. АЧХ на первый взгляд довольно линейна, но это только на первый взгляд. Частота дискретизации 48кГц, без проблем работает до 24кГц. Позже попробую записать видео работы такой карты.
В качестве помощника собрал не инвертирующий усилитель на TL071, к.у. примерно в 10 раз по напряжению. Частоты низкие, поэтому увеличил ёмкость конденсаторов – подкорректировал частотозадающие цепи. И сегодня испытал.
Предусилитель TL071
АЧХ.
На схеме указан другой операционник AD8510, моделировал с ним, т.к. TL071 в библиотеке не было. В реальной схеме стоит TL071. По входу, последовательно, после С1 можно поставить 1Мом резистор, по выходу у меня стоит нагрузочный резистор 560 Ом, в место него будет стоять трансформатор (будущем) с соответствующим сопротивлением обмоток. С2 можно поставить 470мкФ и по питанию С6 такой же. Просто не было под рукой, поставил то, что было.
Был хороший солнечный день, уже можно перемещаться в пределах садового участка – по дальше от дома, обосновался в предбаннике, там же находится и антенна. Записал видео, сделал несколько скриншотов экрана монитора и приятно был удивлён результатом.
Антенна 2м.
Работа Зевса.
82 - 95Гц.
8 - 9Гц.
Видна работа Зевса 82 - 95Гц, его манипуляция несущей, а также в районе 8 – 9Гц некий шлейф, мне очень хочется верить, что это основная частота Шумана, но точно сказать не могу, т.к. получается чуть выше на 1 Гц. Поэтому, не уверен на все 100%. Тем не менее, работа Зевса довольно хорошо видна.
Видео обзор проделанной работы:
Видео_1: Звуковая карта 7.1 USB 2.0
Видео_2: Работа Зевса 82Гц
Видео_3: Предусилитель на TL071
73!

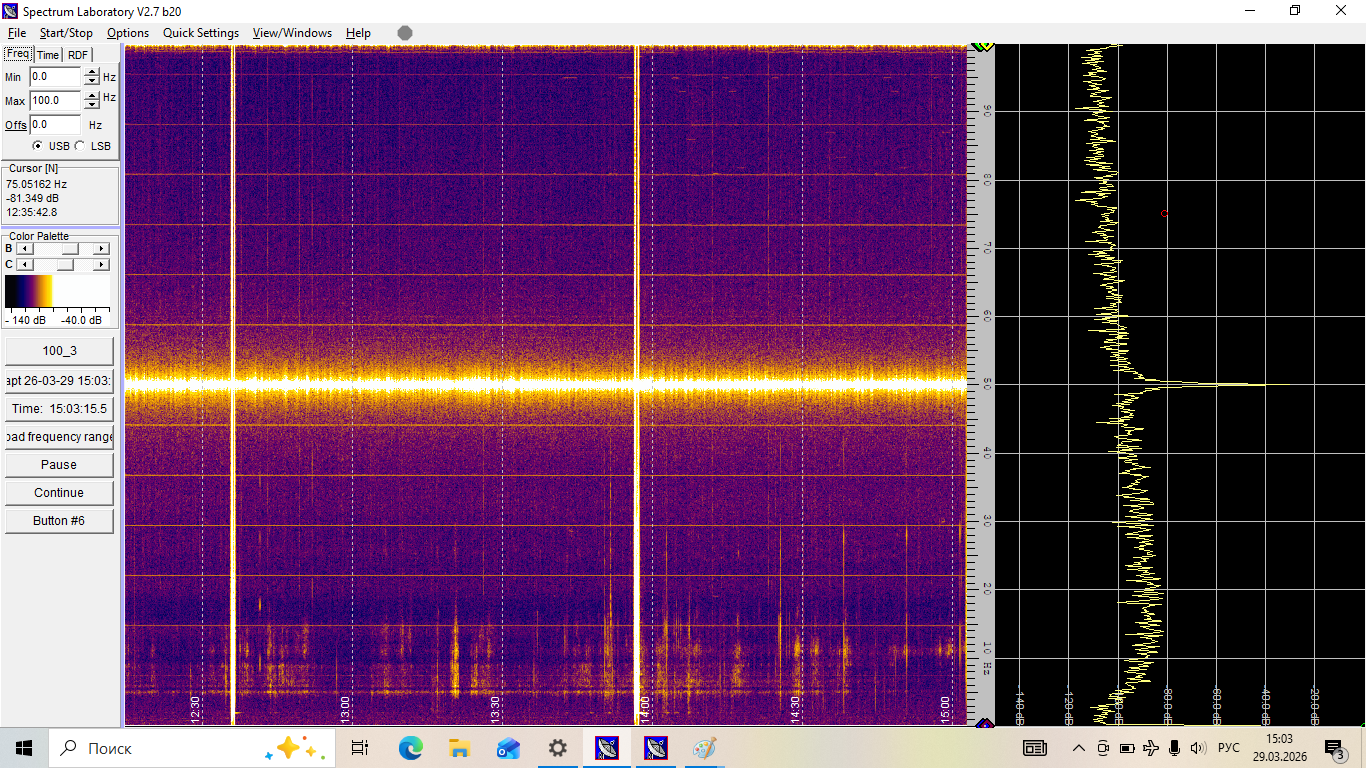

Продолжаю наблюдение за работой звуковой карты. Добавил фильтр по входу 3 порядка, всё выше 1 - 2кГц неплохо срезается, и как показалось увидел едва различимые частоты Шумана. Точнее 2,3 и 4 гармоники. 1 не видно, точнее не поймёшь - какой-то шлейф, а вот 2 и 3 довольно различимы на мой взгляд. Например 2 (14.1Гц), 3 (20.3Гц) и 4 (26.4Гц), самая яркая 3 – частота 20,3Гц, остальные не так заметны – лишь время от времени, или размазаны и границы едва различимы. Подчёркиваю – это только мой взгляд – может мне просто мерещится :) или выдаю желаемое за действительное. Вам решать.
Привожу несколько скриншотов экрана ноутбука.
Видео_1: Добавил ФНЧ
Видео_2: Не понятные артефакты 82Гц - 87Гц
73!
Слегка доработал схему – добавил входной фильтр (ФНЧ) частотой среза 100Гц. Его конечно можно доработать – подкорректировать номиналы или вовсе изменить – перетащить на другие частоты. Параметры следующие: 100Гц порядка 2 – 2.5 дБ, 1кГц – 22.7 дБ, 10кГц – 68.7 дБ.
Такой фильтр значительно ослабил внеполосные сигналы – всякие пищалки, щелчки, прочие шумы. Если посмотреть в Спектрумлаб, то примерно с 1 – 2кГц, гармоники от 50Гц полностью пропадают. Примерно всё.
Есть желание попробовать по входу поставить режекторной фильтр (полосно заграждающий фильтр) и подавить 50Гц, а соответственно последующие гармоники как чётные, так и не чётные.
73! |
